Chaîne DevOps intégrant Jenkins avec Ansible ou OpenShift (2/2)

Introduction

Le but de cet article est de présenter brièvement le concept de DevOps, illustré par une implémentation concrète dans un environnement applicatif de microservices Restfull, développés dans le contexte d’une approche agile.

La première partie est consacrée au rappel des principes de DevOps et à la présentation du schéma architectural d’une chaîne DevOps avec Github, Jenkins, Artifactory et Ansible.

Cette deuxième partie présente une autre chaîne DevOps avec Github, Jenkins, Artifactory et OpenShift.

1 Exemple d’une mise en oeuvre avec OpenShift

La chaîne DevOps décrite ci-dessous permet d’assurer des déploiements dans une plateforme de containers (OpenShift) sur différents namespaces  (§. 1.1 ci-dessous) : INT, VAL et PROD.

Elle est composée des éléments suivants :

  • GitHub
  • Git local installé sur chaque poste développeur
  • OpenShift qui héberge différents namespaces. Dans chaque namespace, un pod Jenkins pilote les builds (compilation/packaging) et le déploiement
  • Artifactory : repository des artifacts

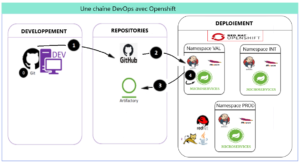

Dans ce cas d’utilisation, tout se passe dans OpenShift, plateforme de containers. La plateforme est structurée en namespaces. Chaque namespace correspond à un environnement technique d’un projet (VAL, INT, PROD, …).

Chaque namespace (§. 1.1 ci-dessous) dispose de son propre pod Jenkins. Celui-ci exécute, à chaque update du projet dans Github (déclenchement par webhook), un job de type pipeline qui comporte plusieurs phases (stages) :

    1. Git clone du repository Github
    2. Build par maven (compilation –> tests unitaires –> tests intégration –> packaging)
    3. Audit du code par sonar
    4. Déploiement exécuté en fonction d’une build configuration et d’une deployment configuration (§. 1.1 ci-dessous)
      • Création d’une image docker à partir des sources de l’application
      • Création d’un pod (host exécutant le microservice) incluant le container de cette image
      • Génération du service, interface externe correspondant aux différents pods d’une application, et joue le rôle de répartiteur de charge
      • Génération des routes qui permettent d’accéder au service d’un pod

Exemple d’un dashboard de pipeline Jenkins, illustré ci-dessous :

Par ailleurs, OpenShift assure d’autres fonctionnalités opérationnelles :

  • Il gère les variations de charge de l’application par l’intermédiaire d’un replication controller: ajuste le nombre d’instances d’un pod en fonction de la charge.
  • Il assure le monitoring des applications qu’il héberge
  • Il gère les logs : logs des builds et logs applicatifs
  • Il permet via une interface Web d’accéder et d’administrer toutes ces fonctionnalités (§. 1.3 ci-dessous)



1.1    Notion de namespace dans OpenShift

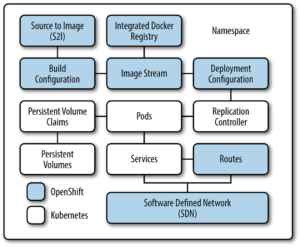

La notion de namespace dans OpenShift vient de Kubernetes dont il est une sur-couche. Elle permet de regrouper dans un même espace de nommage les ressources qui décrivent une application et comment elle doit être déployée. La figure ci-dessous regroupe tous les éléments qui constituent un namespace :

Contrairement à Kubernetes qui permet d’accéder à tous les namespaces d’un cluster, OpenShift encapsule chaque namespace dans un projet qui va permettre d’en contrôler les accès par un modèle d’authentification et d’autorisations basé sur les users et les groups.

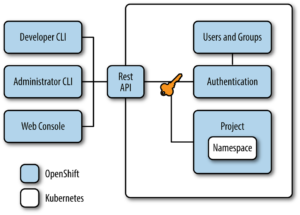

Il existe 3 canaux pour interagir avec un cluster Openshift à travers son API Rest : une CLI (ligne de commande) oc, une interface Web et l’API elle-même. Plus de détails dans la documentation OpenShift.

1.2    CLI (Ligne de commande) OpenShift

L’objet de ce document n’étant pas d’exposer en détail le fonctionnement d’OpenShift, on se contentera de montrer ci-dessous quelques vues du déploiement d’un service de base de données PostgreSql en exécutant des commandes oc. Dans le paragraphe suivant, on verra les vues relatives à ce service dans la console Web.

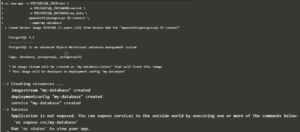

  • Déploiement d’une base PostgreSql

  • Affichage de la description du déploiement dc/my-database, créé par la commande précédente :

1.3    Console web OpenShift

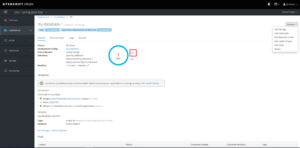

Ci-dessous, quelques vues dans la console Web relatives au déploiement décrit dans le paragraphe précédent :

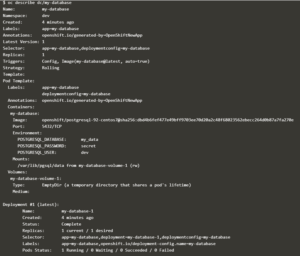

  • Description du déploiement dc/my-database : on voit une représentation du pod correspondant. Les flèches haut/bas (encadrée en rouge) permettent d’augmenter/diminuer manuellement le nombre d’instances du pod.



  • Vue des services : Outre le service my-database, on distingue un autre service, (microservice springboot) déployé qui utilise le service my-database

  • Vue d’une route (URL) pour accéder au microservice :

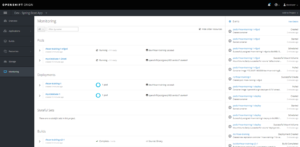

  • Vue du monitoring :

 En résumé

Dans cet article ont été rappelés les concepts de DevOps en relation avec une approche agile du développement d’applications. Deux schémas architecturaux de chaînes DevOps sont présentés ayant en commun les outils de versionning et de repositories (GitHub et Artifactory) ainsi que Jenkins comme pilote de l’intégration et du déploiement continus.

Dans cette deuxième partie, la chaîne DevOps présentée utilise OpenShift. Celui-ci joue les rôles à la fois d’une plateforme de containers et d’un cloud privé. A travers la notion de namespace encapsulé dans un projet, il gère les aspects droits d’accès, cycle de vie des applications, répartition de charges, gestion des logs et monitoring.

La première partie de cet artice est consacrée à la présentation d’une autre chaîne DevOps.  Elle utilise Ansible pour exécuter les déploiements sur les différents nœuds et environnements de l’application. Ansible est installé sur un nœud unique et permet via les playbooks et son interface Ansible Tower d’automatiser le processus de déploiement sur un grand nombre de nœuds (serveurs, périphériques, …).

 Pour en savoir plus

Chaîne DevOps intégrant Jenkins avec Ansible ou OpenShift (1/2)

Introduction

Le but de cet article est de présenter brièvement le concept de DevOps, illustré par une implémentation concrète dans un environnement applicatif de microservices Restfull, développés dans le contexte d’une approche agile.

La première partie est consacrée au rappel des principes de DevOps et à la présentation du schéma architectural d’une chaîne DevOps avec Github, Jenkins, Artifactory et Ansible.

La deuxième partie présente une autre chaîne DevOps avec Github, Jenkins, Artifactory et OpenShift.

1      Agile et DevOps main dans la main

Image result for devops

Le développement d’applications dans le cadre d’une approche agile impose des livraisons fréquentes au rythme des itérations,  tout en préservant la qualité des livrables, la maîtrise des releases et l’adaptabilité à différents environnements techniques et applicatifs. Pour répondre à ces exigences, l’automatisation des processus est nécessaire ainsi qu’une synergie entre les équipes de développement et celles des opérations. C’est là que DevOps apporte la solution à ces problématiques d’intégration continue (IC) et de déploiement continu (DC).

2     Les apports de DevOps

  • Fréquence des déploiements accrue
  • Délai d’exécution réduit pour les modifications
  • Récupération plus rapide en cas de problème
  • Une sécurité plus robuste et mieux intégrée
  • Qualité accrue
  • Feedback rapide

3      Les outils de DevOps

A chacune des étapes du workflow automatisé de DevOps correspondent des outils open source ou propriétaires (ci-dessous une liste non exhaustive) :

  • Versionning-commit de code : SVN, Git, TFS, GitHub, Tuleap
  • Qualité de code : SonarQube, IntelliJ, Eclipse
  • Sécurité : SonarQube, Checkmarx, dependency-check-maven
  • Tests : JUnit, Mockito, Selenium, Postman, Gatling, Jmeter
  • Build : Maven, NPM
  • Intégration/Déploiement/Livraison continus : Jenkins, Teamcity, Bamboo, TFS
  • Gestion des releases : Nexus, Artifactory
  • Déploiement : Ansible, Docker, OpenShift, Azure, AWS, VmWare
  • Performance, monitoring : Nagios, Zabbix, Spring boot Actuator
  • Logs : Splunk, Logstash, Elasticsearch

4      Exemple d’une mise en oeuvre avec Ansible

La chaîne DevOps décrite ci-dessous permet d’assurer des déploiements sur différents environnements techniques : INT, VAL et PROD.

Elle est composée des éléments suivants :

  • GitHub
  • Git local installé sur chaque poste développeur
  • Jenkins assure les builds (compilation/packaging)
  • Artifactory : repository des artifacts
  • Ansible assure les déploiements


Dans ce cas d’utilisation, un job Jenkins pilote le build (compilation, tests unitaires automatisés, audit de code par SonarQube, packaging). L’artifact résultant (un jar, dans le cas d’un microservice springboot) est uploadé dans Artifactory.

En post-action, le job va déclencher un script Ansible chargé de déployer le microservice dans les différents nœuds d’un cluster.

4.1    Concepts utilisés dans Ansible

Ansible permet d’automatiser les tâches de configuration et de déploiement des applications. Son administration se fait par le biais d’une interface Web, Ansible Tower.

Cette administration est centralisée dans une seule machine, le Control Node, où est installé Ansible. Aucune installation d’un agent n’est faite sur les autres machines gérées par Ansible (Managed nodes). Les concepts énumérés ci-dessous permettent de comprendre le fonctionnement de Ansible :

  • Inventory (inventaire) : liste des nœuds gérés, spécifiant des informations telles que les adresses IP. Cette liste peut être organisée selon différents critères : localisation, fonction, …
  • Module: c’est une unité de code Ansible spécialisée sur un type de fonctionnalités qu’on peut invoquer pour exécuter des tâches : administration des utilisateurs sur un type spécifique de base de données, gestion des interfaces VLAN sur un type spécifique de périphérique réseau, etc …
  • Task: c’est une unité d’action Ansible qu’on peut exécuter par une commande
  • Playbook: Liste ordonnée de tâches, enregistrées à exécuter à plusieurs reprises. Les playbooks peuvent inclure des variables ainsi que des tâches. C’est des fichiers écrits en YAML.
  • Roles : les rôles sont définis pour charger automatiquement des fichiers de configuration, tâches et gestionnaires. Ils sont organisés sous forme de fichiers dans des répertoires ayant un nommage et une structure pré-définis. Les rôles sont invoqués dans les playbooks (comme les imports dans un fichier java).

Exemple de mise en œuvre d’Ansible dans   Integrating Ansible with Jenkins in a CI/CD process.

  En résumé

Dans cette première partie,  ont été rappelés les concepts de DevOps en relation avec une approche agile du développement d’applications. Un premier schéma architectural de chaîne DevOps est présenté ayant comme outil de versionning et de repositories GitHub et Artifactory,  Jenkins comme pilote de l’intégration et du déploiement continus.

Cette chaîne utilise Ansible pour exécuter les déploiements sur les différents nœuds et environnements de l’application. Ansible est installé sur un nœud unique et permet via les playbooks et son interface Ansible Tower d’automatiser le processus de déploiement sur un grand nombre de nœuds (serveurs, périphériques, …).

Dans la deuxième partie, un autre schéma architectural d’une chaîne DevOps utilisant OpenShift sera présenté.

  Pour en savoir plus

Comprendre l’approche Cloud Native…pour bien la vendre en interne.

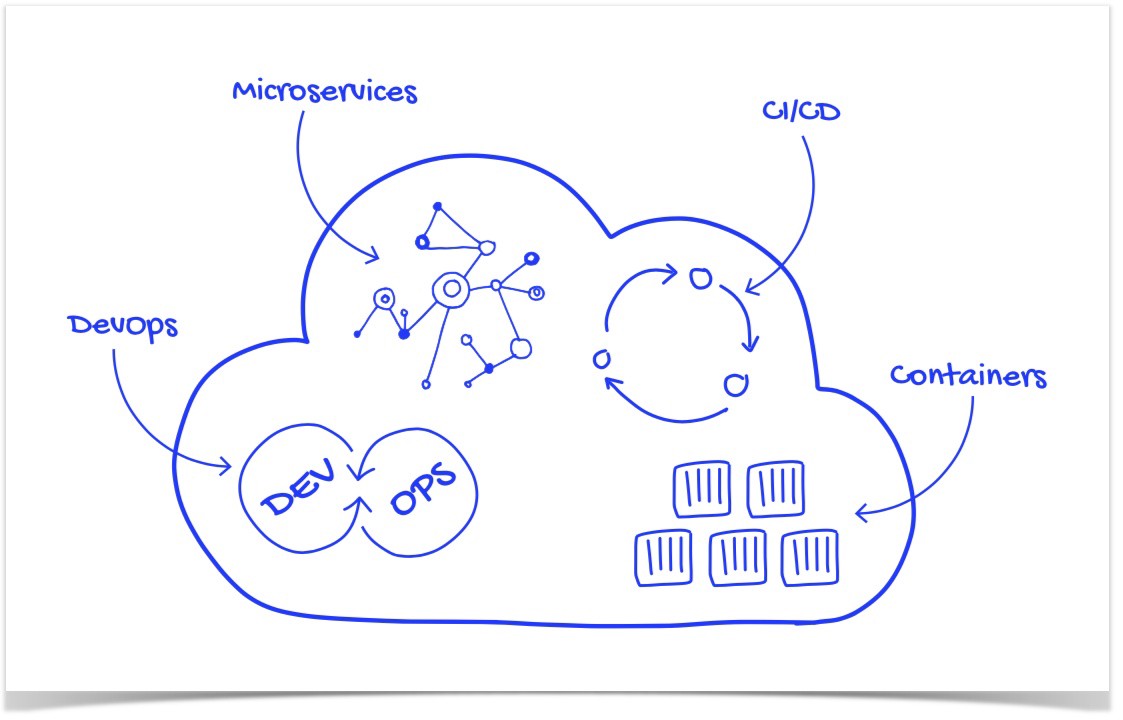

Selon la Cloud Native Computing Foundation (CNCF), fondée en 2015 par la Linux Foundation, les technologies Cloud Native permettent aux entreprises de créer et d’exécuter des applications scalables au sein d’environnements modernes et dynamiques tels que le Cloud public, privé ou hybride.

En guise d’exemple de technologies, on peut citer les containers, le service mesh, les microservices, les infrastructures immuables, l’intégration continue ou encore les APIs déclaratives. Les applications créées avec cette approche sont généralement basées sur une infrastructure en tant que service IaaS ou une plateforme en tant que service PaaS qui sera ensuite combinée avec les outils précédemment cités.

Une approche Cloud Native présente plusieurs avantages.
Tout d’abord, elle permet aux entreprises de transformer plus rapidement leurs idées d’applications en produits disponibles sur le marché. Elle permet non seulement d’accélérer les changements, mais aussi d’en réduire les risques.

En outre, les technologies Cloud Native permettent aussi une scalabilité accrue pour les applications. À mesure que les entreprises attirent de nouveaux utilisateurs dans un plus grand nombre de régions et sur un plus grand nombre d’appareils, il est possible de préserver la réactivité de l’application et de maintenir les coûts.

Un autre avantage majeur est qu’il permet généralement aux entreprises de dépenser moins d’argent dans l’hébergement. Ainsi, il est possible de réduire efficacement les charges.

Les applications Cloud Native requièrent une architecture très différente des applications d’entreprise traditionnelles, et c’est pourquoi elles présentent de nombreuses différences avec les applications sur site.

Tout d’abord, alors que les applications sur site conçues pour être exécutées sur les serveurs de l’entreprise sont généralement écrites dans des langages traditionnels (C/C++, C#…), les applications Cloud Native sont écrites dans des langages centrés web comme le HTML, le CSS, le Java, le JavaScript, le .net, le Go, le Node.js, le PHP, le Python ou le Ruby.

Les applis Cloud Native présentent aussi la particularité d’être toujours à jour et disponibles. De leur côté, les applications sur site requièrent des mises à jour durant lesquelles elles sont indisponibles, et sont généralement proposées avec un modèle d’abonnement par le vendeur.

En cas de pic d’utilisation, les applications Cloud Native peuvent profiter de l’élasticité offerte par le Cloud en utilisant davantage de ressources. Ces dernières peuvent ensuite être désactivées lorsque l’utilisation retourne à la normale. C’est une flexibilité dont ne disposent pas les applis sur site.

Une application sur source peut aussi être exécutée au sen d’un environnement virtualisé et partager des ressources avec d’autres applications. En cas de panne de l’un des Data Centers du fournisseur de Cloud, le stack peut être immédiatement transféré vers une autre région. Le risque de downtime est donc largement réduit par rapport à une application sur site.

Grâce au Cloud, la gestion des applications Cloud Native est entièrement automatisée grâce aux outils d’automatisation et d’orchestration. De plus, les applications Cloud Native présentent un design modulaire, car un grand nombre de leurs fonctions peuvent être décomposées en microservices. Il est donc possible de désactiver certaines fonctions ou de déployer des mises à jour pour des modules spécifiques plutôt que pour l’application complète.

Besoins de compétences Cloud Native ?

Faites appel au centre de compétences Cloud Native DocDoku ou développez vos compétences grâce à nos offres de formations DevOps Cloud Native.

Source : d’après un article de Bastien L publié sur LeBigData
